Instruktioner för
Bakljusmodul
Vad du behöver:
- Demonteringsverktyg / Brytspett i plast
- 8mm Hylsa på spärrskaft
Steg 1

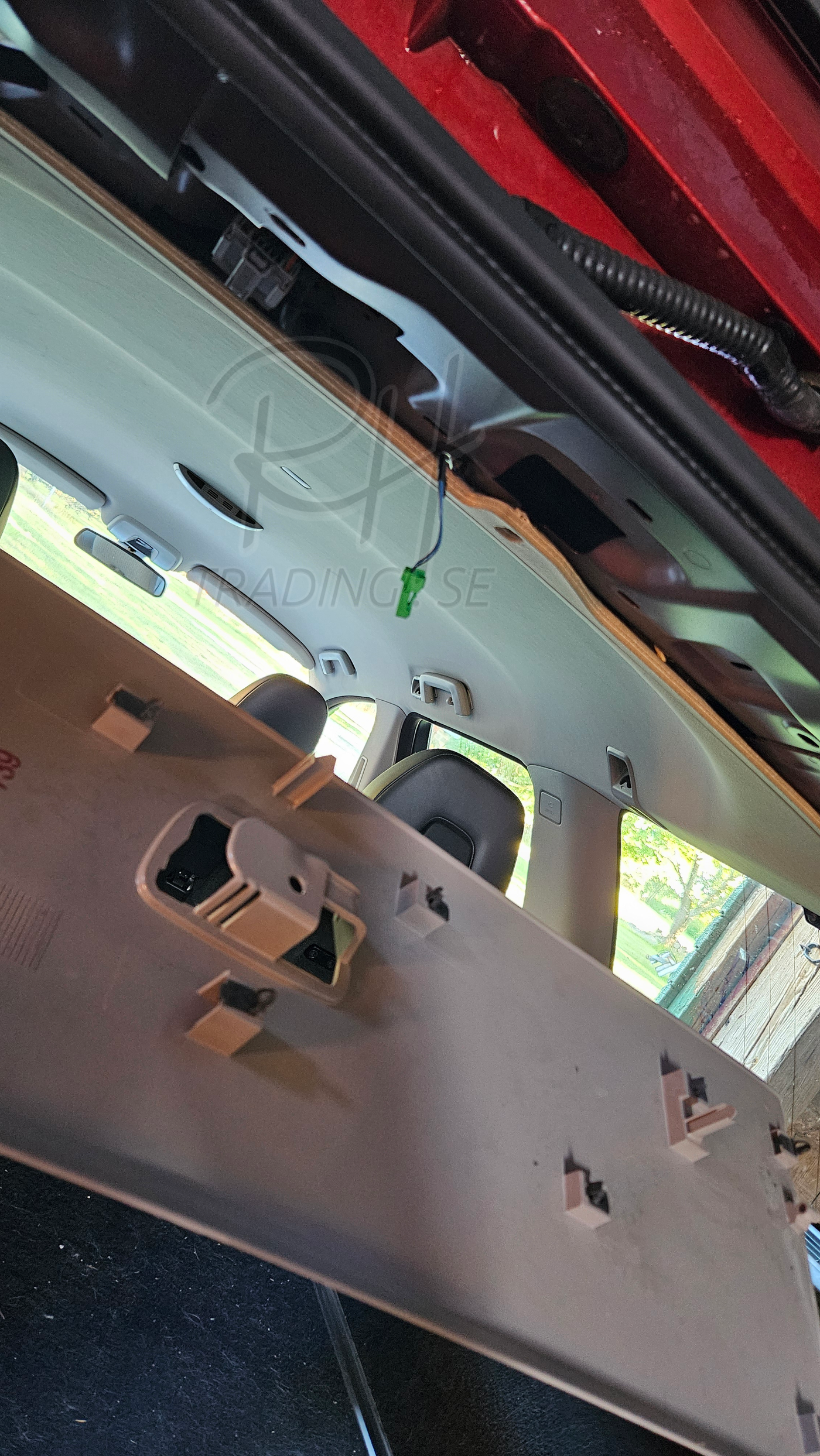

Plocka bort taklampan i bagaget och lossa skruven som döljer sig bakom den, dra sedan ner den stora plastkåpan så att alla clips lossnar.
Steg 2

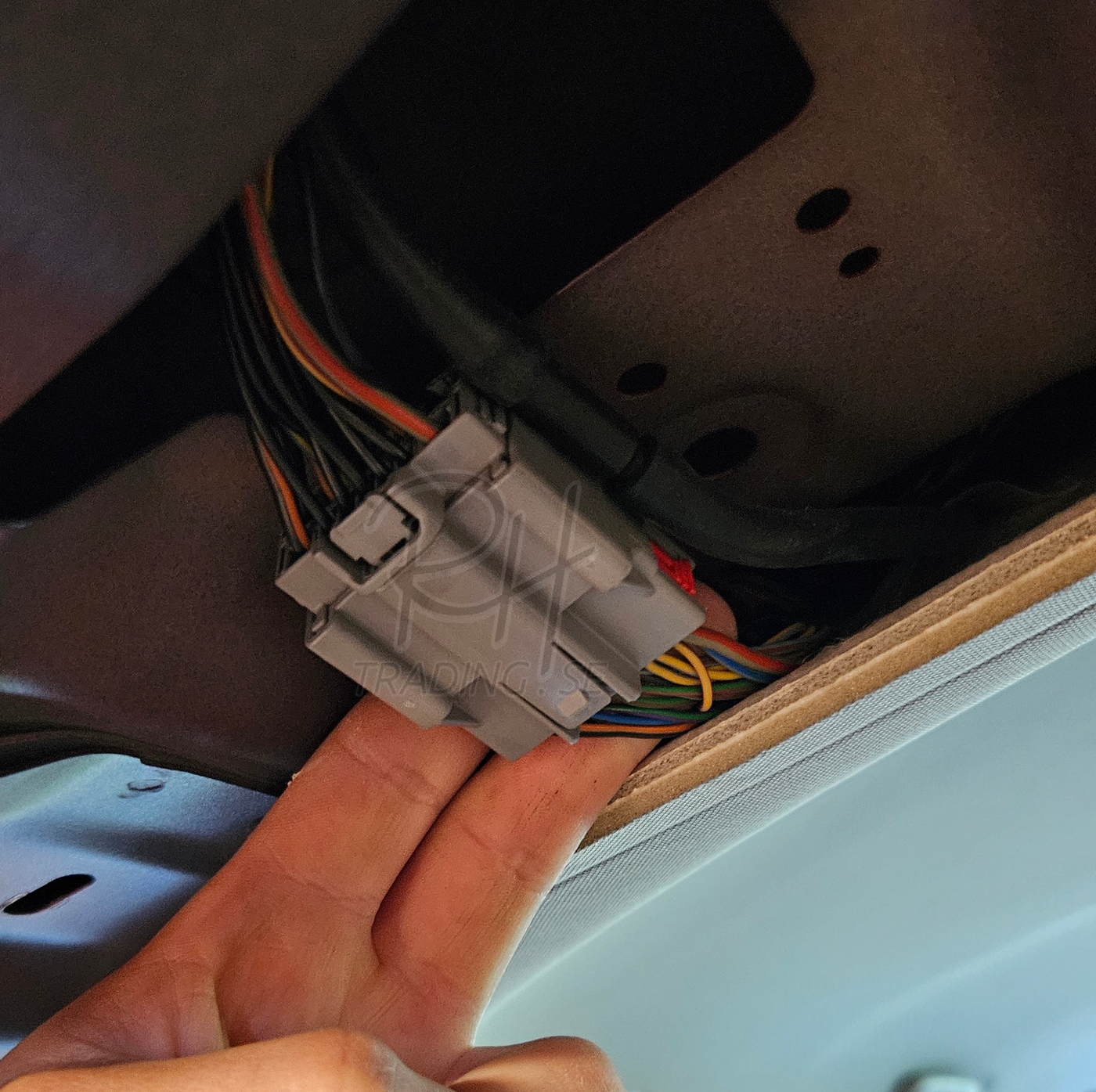

Leta upp det stora gråa kontaktstycket och sära på det.
Har du elektrisk bagagelucka är det den vänstra kontakten du ska sära på
(Alltså det som är mer åt förarsidan)
Steg 3

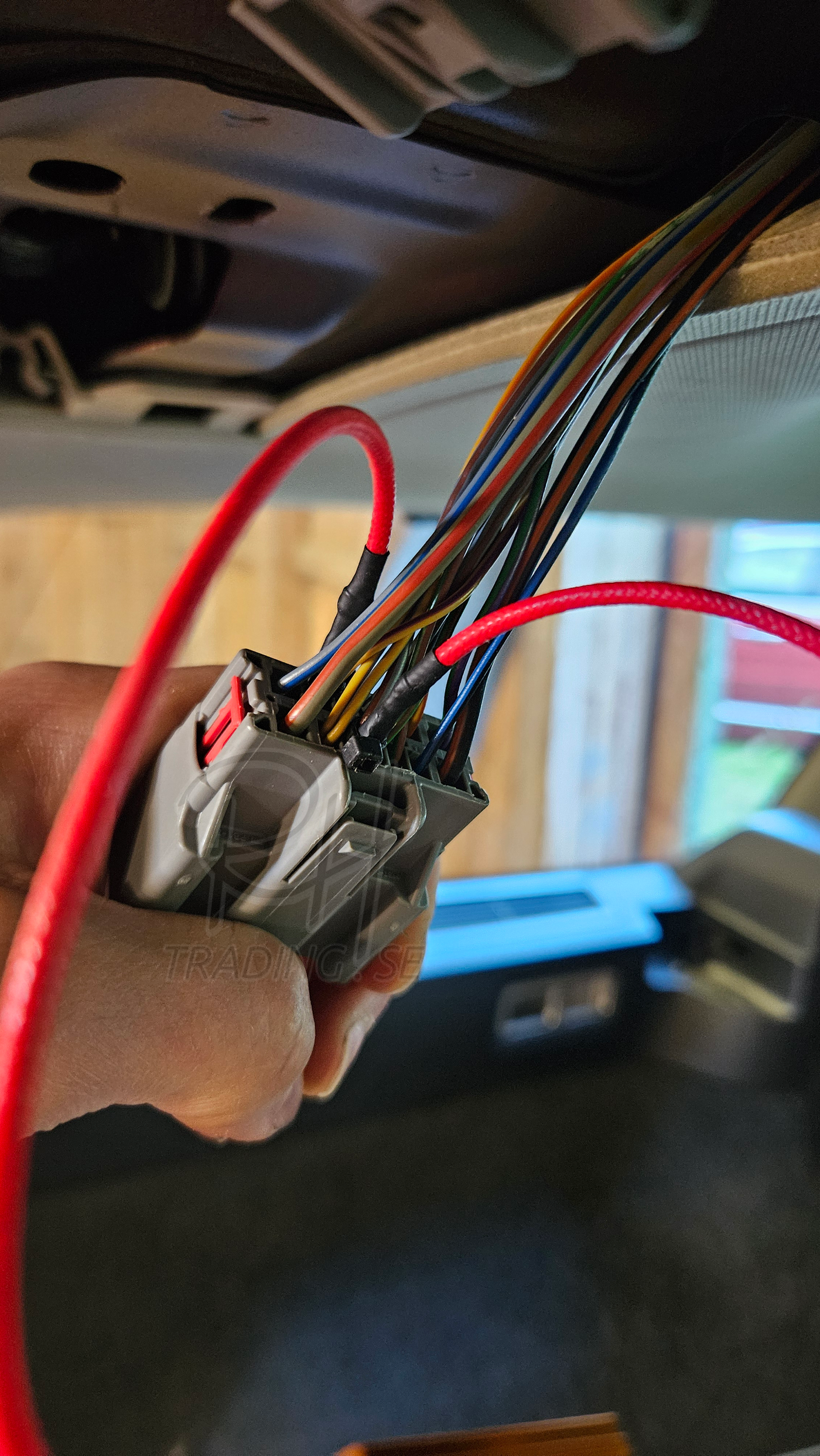

I den inre delen av kontaktstycket (Honan), leta fram den Gul/Lila kablen (stift 9) och koppla den ena kablen från modulen ihop med den.
Leta sedan fram den Grå/Bruna kablen (stift 3) och koppla den andra kablen från modulen ihop med den.
Vissa bilar har två grå/bruna kablar i detta kontaktstycke, se bilden för refferens
Steg 4
Strapsa modulens kablar ihop med de två kablarna som sitter i kontakthålen från början så att de inte kan skaka ur.
Steg 5

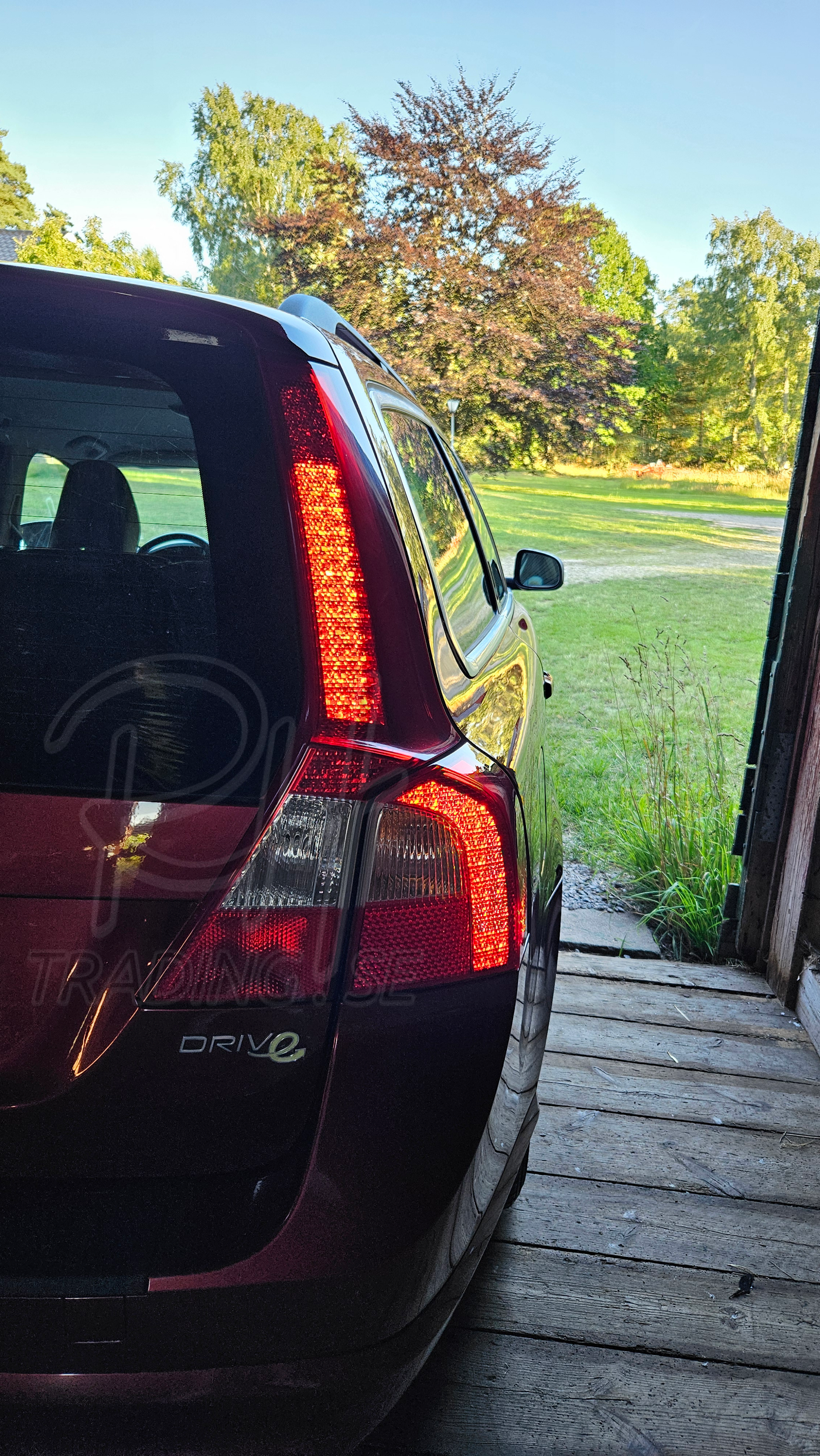

Sätt ihop kontakten och kontrollera att positionsljuset blivit förlängt.
Ser allt bra ut, återmontera allting i omvänd ordning.
